Único filtro ativo com vida estimada de ate 20 anos

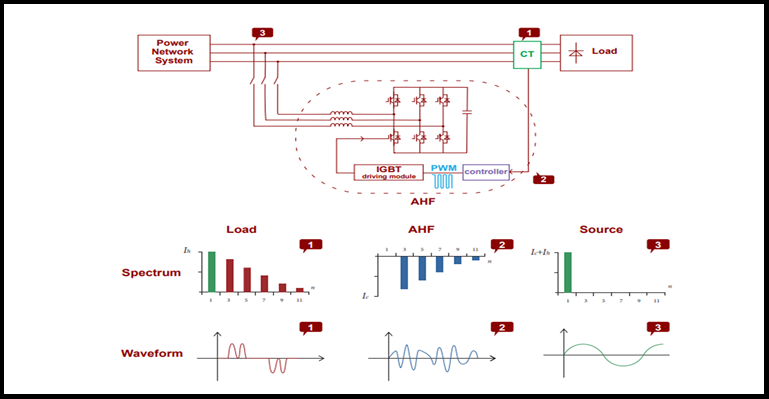

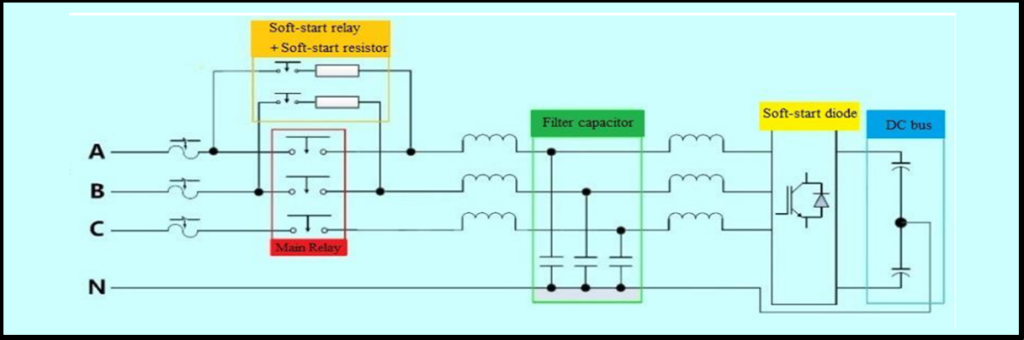

Princípio de Funcionamento

Características elétricas e construtivas

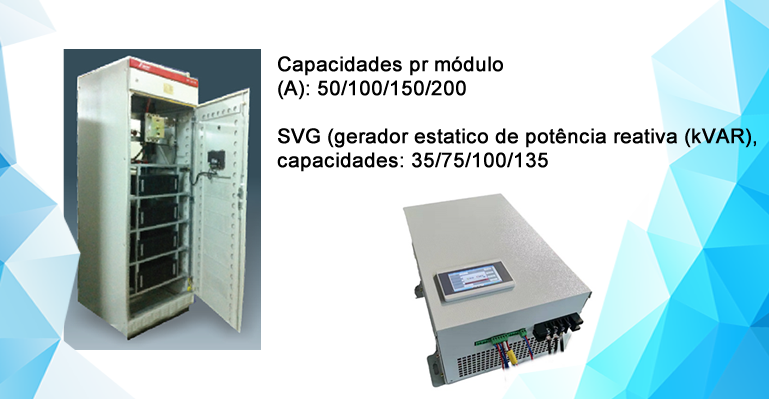

modular 50A, 75A, 100A, 150A,200A
3 fios e 4 fios
Até 6 módulos paralelados em um único gabinete
Topologia de 3 pontes por igbt independentes por fase
A frequência de IGBT 20kHz.
Eficiência 97.30%

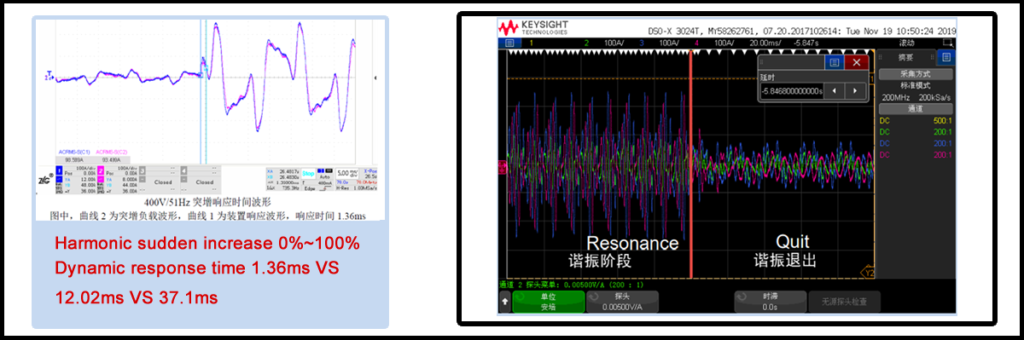

Tempo de reação de ciclo completo 10ms
Tempo de resposta instantânea 0.1ms
Taxa de amostragem 500/1 ou 1000/1 1000/1
compensação reativa -0,99 ≤PF≤0,99
Taxa de filtragem harmônico 98.40%
THDi (Harmônico Total Distorção da Corrente) < 1%
Atraso de interferência por histerese menor que 100us
Ordem harmônica filtrada de 2-51, atuando também em harmônicos pares.
Assimetria / Balanceamento de fase de até 300% de corrente l
Proteções
Incluindo sobre/sob tensão, sobre corrente, sobre temperatura,
Sobre/sob frequência, desequilíbrio de fase, falha de IGBT
Compensação de cintilação

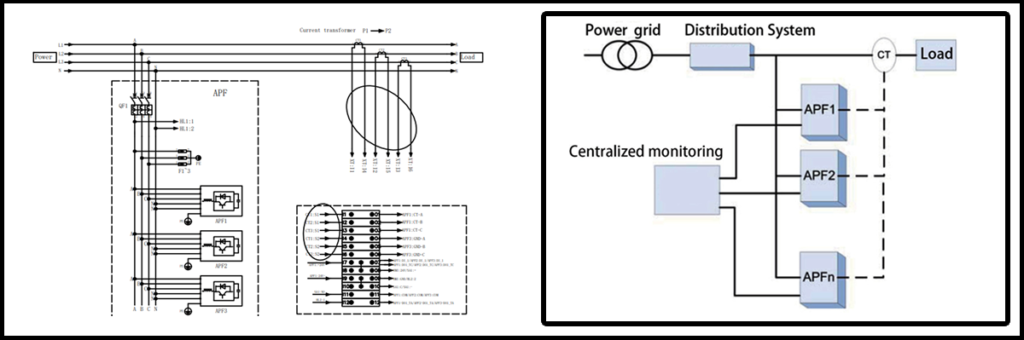

Aspectos básicos da instalação
3=3fios + terra, 4=4fios, 3 fases + neutro+terra,

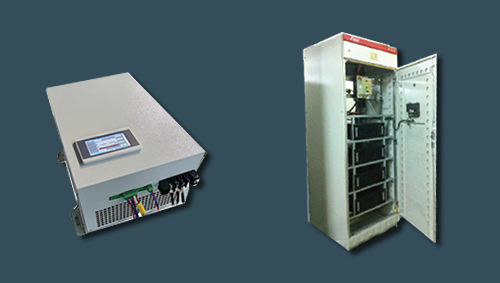

Montagem: modulo em gabinete próprio ou do clientes, versão parede
Tensão de trabaho: 220V, 380V, 415V, 600V, 690V..
Capacidade de correntes 50A, 75A, 100A, 125A, 150A, 200ª, disjuntores equivalentes devem ser superiores, exemplo 200amps, usar 250 ou 300amps, com seção de cabos correspondentes aos disjuntores.

Normas IEC / conformidade
Padrões
IEC60947-01:2007
IEC61439-01:2009
IEE592/92
NR10
ISO9000
NBR5410
Porta de comunicação de dados RS485/USB
Tipo de Protocolo de Comunicação Modbus
Controle DSP

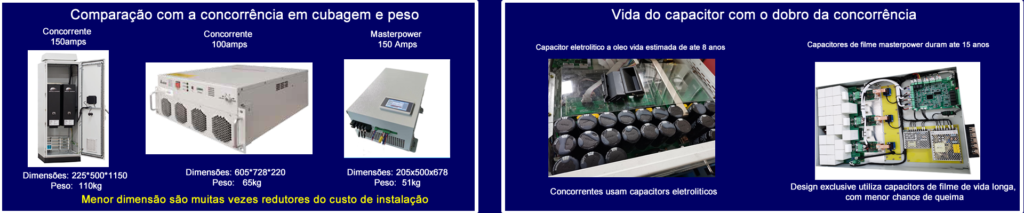

Estrutura O módulo é compacta
e limpo, eliminando as peças
peso 42kg
Dimensão 500x678x200mm
Humidade relativa abaixo de 95%
Temperatura ambiente -10°C~50°C
Altitude 2000m
MTBF 150.000h

Vida útil do capacitor 15 anos
Vida útil do ventilador de resfriamento 100.000hr

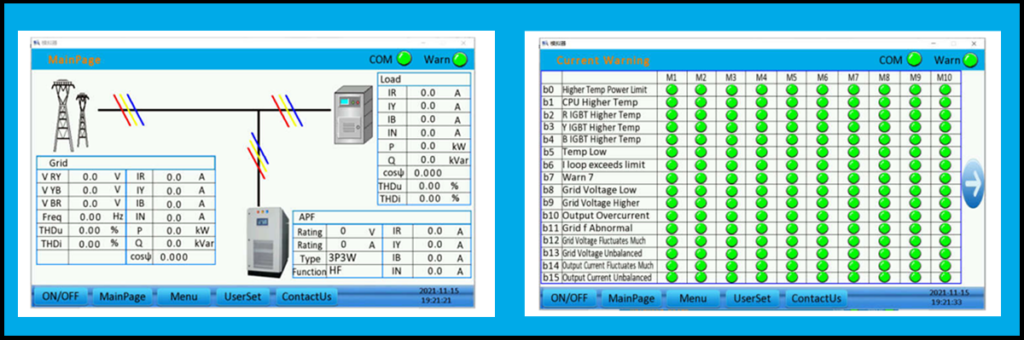

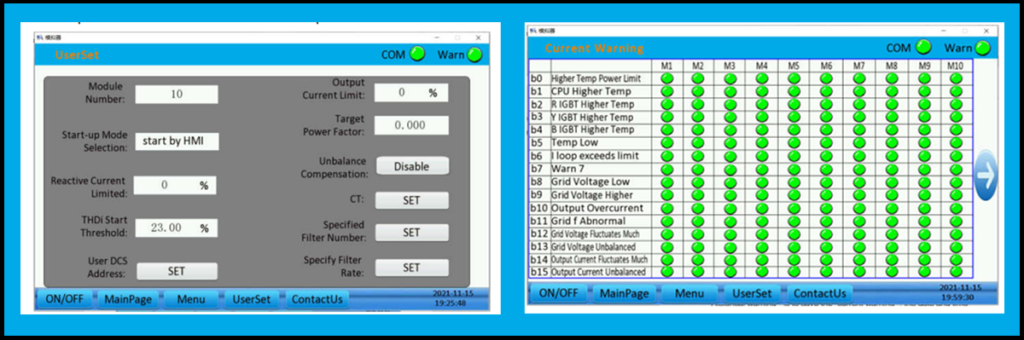

Display e operação com IHM displat lcd

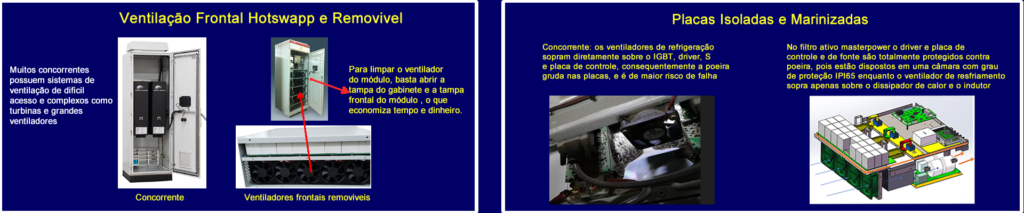

o ventiladores são projetados de tal forma que podem serem limpos sem tirar o módulo do
o armário ou a desmontagem da tampa do módulo

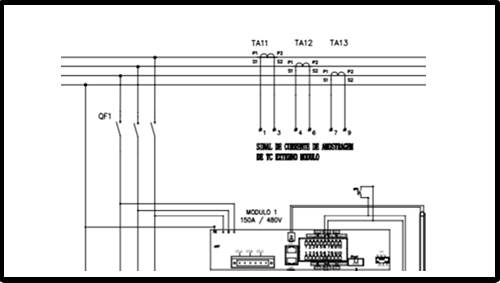

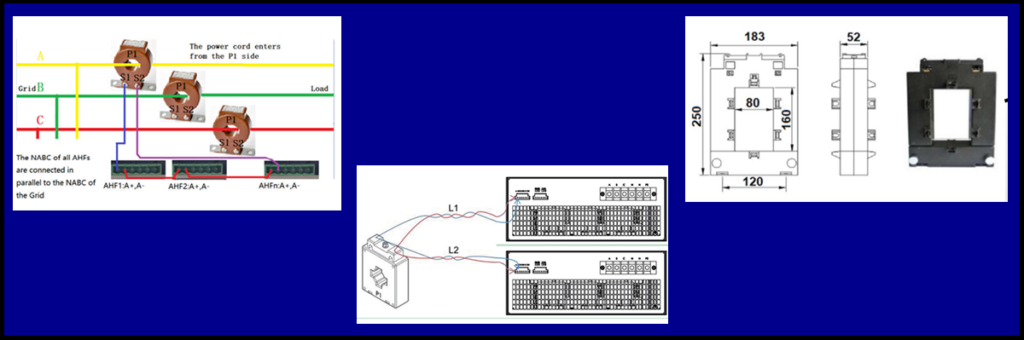

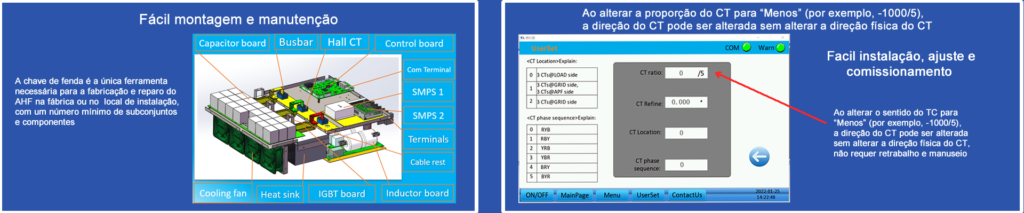

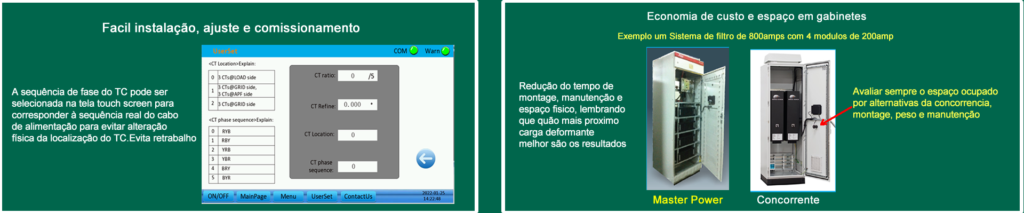

Ajuste automático da TC.sentido e posição na fase, evita desinstalação ou retrabalho, pode alterar automaticamente a sequência de fases e direção da TC pelo ajuste em configurações na IHM.
Evita o retrabalho de mudar a localização física da TC ou direção durante a instalação e o comissionamento
Pode ser ajustado a qualquer valor exigido por configurações na IHM (touch screen)
Ruido:menor que 55db
Umidade relativa – de 0 a 95% sem condensação
Temperatura de operação de 0 a 45 graus
Temperatura de armazenagem – -10 a 60¨graus celsius.
Frequencia:60hz
Grau de proteçao de ip31 a ip54 (conforme especificado no pedido)
Montagem; vertical parede, em rack19 ou gabinete especial.
